HOSTAPHAN ist der Markenname der biaxial orientierten Polyesterfolie (BOPET) der Mitsubishi Polyester Film GmbH in Wiesbaden: eine Folie aus Polyethylenterephthalat, die längs und quer gereckt und danach thermofixiert wird. Für die Elektroisolierung sind vor allem die Typen RN und WN gedacht. Sie laufen in der Isolierstoffklasse B mit 130 °C Dauertemperatur, haben bei 23 °C und 50 Hz eine Dielektrizitätszahl von 3,3 und einen Verlustfaktor von 0,002 (Mitsubishi, Allgemeines Datenblatt 06/2026), und eine 50-µm-Folie hält 12 kV Durchschlagspannung. Dieser Beitrag ordnet die Typen ein, liest die Datenblätter und zeigt, wie wir als größter europäischer Converter für Mitsubishi-Hostaphan im Bereich Dickfolien die Folie in unserem Polyesterfolien-Programm zu Rollen und Stanzteilen verarbeiten.
HOSTAPHAN bei GOBA: Lieferformen, Dicken und Anfrage
GOBA liefert HOSTAPHAN ab einem Stück, als Material oder als fertiges Teil nach Ihrer Zeichnung.
- Lieferformen

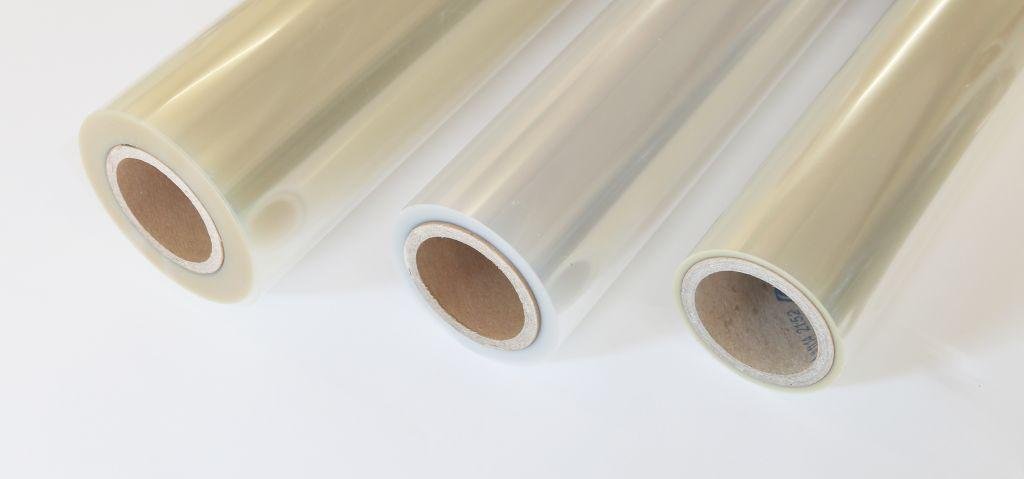

- Rolle und Schnittrolle, Bogen und Platte, Zuschnitt, Stanzteil nach Zeichnung, Formteil (gefalzt, geprägt oder gebogen)
- Dicken
- Nach Ihrer Vorgabe. GOBA verarbeitet Werkstoffe von 7 µm bis 3 mm.
- Ausführungen
- HOSTAPHAN von Mitsubishi Polyester Film, zum Beispiel RN und WN, mit Schwerpunkt auf Dickfolien. Fordert Ihre Zeichnung HOSTAPHAN, liefern wir genau diese Marke.
- Schnittrollen
- Breiten von 5 bis 1.600 mm, Toleranz ±0,1 mm, Kerne mit 25, 55, 76 oder 152 mm
- Stanz- und Formteile
- Materialdicke 0,023 bis 3,0 mm, Abmessungen bis 1.000 × 2.000 mm
- Menge
- Ab 1 Stück, vom Muster bis zur Serie
- Lieferzeit
- Höchstens 2 Wochen, wenn das Material vorrätig ist
Das brauchen wir für Ihr Angebot
- Zeichnung oder Maße
- Menge
- Werkstoff und Dicke
Bei Rollen zusätzlich Breite, Lauflänge, Kerndurchmesser, Kernmaterial (zum Beispiel Kunststoff) und Toleranzen.
HOSTAPHAN kommt seit 1957 aus Wiesbaden
Die Marke ist älter als die meisten Motoren, in denen sie heute steckt. Hoechst erwarb 1953 bei ICI die Lizenz für Polyesterfolie, fuhr 1955 in Wiesbaden eine Pilotanlage mit 0,8 m Bahnbreite und startete 1957 die erste kommerzielle Produktion. 1969 lief dort bereits eine 4 m breite Anlage. Über das Gemeinschaftsunternehmen Hoechst Diafoil kam Mitsubishi ins Werk, 1998 übernahm Mitsubishi Chemical die Hoechst-Anteile (Mitsubishi Polyester Film, About us). Seitdem heißt der Hersteller Mitsubishi Polyester Film, die Marke ist geblieben.
Anfang 2026 ging im Industriepark Kalle-Albert eine neue Linie für rund 120 Mio. Euro in Betrieb. Sie produziert 27.000 Tonnen Hostaphan-Folie im Jahr und hebt das bisherige Volumen von 50.000 Tonnen um mehr als die Hälfte (CHEManager, Januar 2026). Für den Einkauf heißt das: Die Folie kommt aus einem europäischen Werk mit wachsender Kapazität, ein Punkt, der bei der Lieferkettenbewertung zählt.
Chemisch ist HOSTAPHAN dieselbe Werkstoffklasse wie Mylar, Melinex oder Lumirror. Was die Gattung kann, wo ihre Temperaturgrenze liegt und wie man sie auswählt, steht im Beitrag zur Polyesterfolie. Hier geht es um das, was nur für die Marke gilt: Typen, Datenblätter, Lieferprogramm.
Die Typen RN, RNK und WN tragen die Elektroisolierung
Mitsubishi führt unter HOSTAPHAN Typen für Druck, Verpackung und Etiketten, matte und silikonisierte Trennfolien, Deckelfolien und Folien mit Recyclinganteil. Für Motoren, Transformatoren und Spulen kommen davon drei in Frage. Die Buchstaben stehen für die Folie, die Zahl dahinter für die Dicke in Mikrometern: RN 50 ist die transparente Standardfolie in 50 µm.
| Typ | Aufbau und Optik | Dicken | Einsatz in der Isoliertechnik |
|---|---|---|---|
| HOSTAPHAN RN | einschichtig, transparent, glänzend | 50 bis 500 µm | Nutisolation, Deckschieber, Phasenisolation, Lagenisolation in Transformatoren und Drosseln |
| HOSTAPHAN RNK | coextrudiert in drei Schichten, hochglänzend, 90 % Transparenz | 12 bis 100 µm | dünne Lagen- und Windungsisolation, Isolierbänder, Folientastaturen |
| HOSTAPHAN WN | transluzent-weiß | 125 bis 350 µm im Datenblatt | Wickelkopf-, Einzelphasen- und Nutisolierung, Drosseln |
Quellen: Mitsubishi, Datenblätter WN (02/24) und RNK (09/26), Übersicht Universalfolien. Manche Beschreibungen nennen WN lichtundurchlässig. Das stimmt nicht, die Folie ist durchscheinend weiß. Im Datenblatt liegt sie elektrisch gleichauf mit RN, und in der Nut ist eine weiße Lage leichter zu erkennen als eine transparente.
Nicht jede HOSTAPHAN ist eine Isolierfolie. RNK 2600 ist chemisch vorbehandelt für Druck und Metallisierung, WO ist eine weiß-opake Druckfolie für Etiketten und Karten, MT eine matte Folie. Diese Typen tragen keine Isolierstoffklasse im Datenblatt. Steht auf einer Zeichnung nur „HOSTAPHAN“ ohne Typ, fragen wir deshalb nach, bevor wir schneiden.
HOSTAPHAN-Kennwerte aus dem Herstellerdatenblatt
Die Werte unten stammen aus dem allgemeinen Datenblatt von Mitsubishi und aus dem Datenblatt für WN. Es sind typische Werte, keine Grenzwerte einer Spezifikation, so steht es in jedem Mitsubishi-Blatt.
| Kennwert | Wert | Prüfnorm, Bedingung |
|---|---|---|
| Isolierstoffklasse | B (130 °C) | VDE 0530, Hauptliste |
| Zugfestigkeit | 200 N/mm² längs und quer | ISO 527, 23 °C |
| Elastizitätsmodul | 4.500 N/mm² | ISO 527, 23 °C |
| Schrumpf | 1 bis 3 % längs, 0 bis 2 % quer; WN 1,0 und 0,8 % | DIN 40634, 150 °C, 15 min |
| Dielektrizitätszahl | 3,3 bei 23 °C, 3,6 bei 150 °C | DIN 40634, 50 Hz |
| Verlustfaktor tan δ | 0,0020 bei 23 °C, 0,0048 bei 150 °C | DIN 40634, 50 Hz |
| Durchgangswiderstand (WN 190 µm) | 1018 Ω·cm bei 23 °C, 1012 Ω·cm bei 150 °C | DIN 40634, Gleichspannung |
| Glimmfestigkeit | 900 min bei 40 kV/mm | DIN 53485, an 36 µm |
| Glasübergang, Schmelzpunkt | 70 °C, 260 °C | Kalorimetrie |
| Wärmeleitfähigkeit | 0,13 W/(m·K) | VDE 0304 |
| Dichte | 1,4 g/cm³ | ASTM D 1505 |
| Wasseraufnahme | 0,5 % nach 4 Tagen in Wasser | ASTM D 570 |
Bei der Temperatur stehen in Händlerblättern zwei Zahlen nebeneinander, die nicht dasselbe meinen. „Einsetzbar von -70 bis 150 °C“ beschreibt den Bereich, in dem die Folie kurzzeitig nicht versagt. Für die Auslegung gilt die Dauertemperatur von 130 °C nach Isolierstoffklasse B. Nach unten ist HOSTAPHAN unkritisch, Mitsubishi hat sie bis -196 °C geprüft. Nach oben bleibt sie unter Druck und Zug bis 240 °C formstabil, und bis 400 °C entstehen keine brennbaren Gase. Das sind Reserven für den Störfall, keine Betriebswerte.
Eine Grenze steht nur im Kleingedruckten: Über etwa 100 °C wird PET in Gegenwart von Wasserdampf durch Hydrolyse spröde. Für Wicklungen, die feucht und heiß laufen, scheidet HOSTAPHAN deshalb aus, auch wenn die Temperaturklasse passt.
Durchschlagspannung von HOSTAPHAN nach Dicke
Die Durchschlagspannung wächst mit der Dicke, aber langsamer als die Dicke selbst. Wer den Wert in kV/mm von einer dünnen Folie auf eine dicke hochrechnet, überschätzt die Isolierung. Die Staffel für RNK, RN und WN bei 23 °C und 50 Hz nach DIN 40634:
| Typ und Dicke | Durchschlagspannung | umgerechnet |
|---|---|---|
| RNK 23 µm | 7,5 kV | rund 326 kV/mm |
| RN 50 µm | 12 kV | 240 kV/mm |
| RN 75 µm | 16 kV | rund 213 kV/mm |
| RN 100 µm | 19 kV | 190 kV/mm |
| RN 125 µm | 23 kV | 184 kV/mm |
| WN 125 µm | 22 kV | 176 kV/mm |
| WN 190 µm | 30 kV | rund 158 kV/mm |
| WN 230 bis 350 µm | über 30 kV | im Datenblatt nicht beziffert |
Quellen: Mitsubishi, Datenblätter RNK und WN; RN nach Herstellerangaben im Produktdatenblatt von SynFlex (06/24). Das WN-Datenblatt zeigt außerdem, wie stark die Bedingungen den Wert verschieben: Dieselbe 190-µm-Folie hält 30 kV bei 50 Hz, 80 kV bei Gleichspannung und noch 26 kV bei 150 °C. Welche Prüfspannung das fertige Teil in der Stückprüfung halten muss, ist eine andere Frage, die der Beitrag zur Spannungsfestigkeit beantwortet. Wie der Kennwert in kV/mm gemessen wird, erklärt der Beitrag zur Durchschlagsfestigkeit.
Wo HOSTAPHAN in Motor und Transformator sitzt
Mitsubishi und die Händlerdatenblätter nennen dieselben Einbauorte. Sie folgen der Dicke:
- In Transformatoren, Drosseln und Relais als Kern-, Lagen- und Deckisolation, in dünnen Typen ab RNK 12 oder RN 50. Die Lage zwischen zwei Wicklungslagen beschreibt der Beitrag zur Lagenisolation.
- Im Stator von Motoren und Generatoren als Nutisolation, als Deckschieber und als Phasenisolation im Wickelkopf, je nach Maschinengröße als RN oder WN bis 350 µm.
- Als PET-Kernlage in Kaschierverbunden wie DMD und NMN, mit denen dieselbe Folie in höhere Wärmeklassen kommt.
- In flexiblen Leiterplatten, Flachkabeln und Folientastaturen als Trägerfolie, dort meist in dünnen RNK-Typen.
Mit den Tränkharzen im Elektromaschinenbau verträgt sich HOSTAPHAN: Polyester- und Epoxidharze, Polyurethanlacke und Isocyanate greifen sie nicht an. Amin- oder phenolhaltige Harze dagegen müssen vorher geprüft werden, weil freies Phenol die Folie bei Hitze schädigt (Mitsubishi, WN-Datenblatt und Allgemeines Datenblatt). Diese Frage gehört in jede Freigabe einer neuen Wicklung.
HOSTAPHAN verarbeiten: Schneiden, Stanzen, Formen
Mitsubishi liefert Mutterrollen auf Kernen mit 152,4 mm Innendurchmesser. Verbaut wird ein Streifen in Nutbreite oder ein gestanztes Teil mit Falzkante. Dazwischen liegt die Konfektionierung, und dafür gibt das WN-Datenblatt drei klare Hinweise: Gestanzt wird im Scherenschnitt, die Folie lässt sich kalt und warm formen, und mit Stempel und Matrize lässt sie sich bei ausreichender Verweilzeit bis etwa 15 mm tiefziehen.
Beim Lohnschneiden schneiden wir HOSTAPHAN auf Schnittrollen von 5 bis 1.600 mm Breite mit ±0,1 mm Breitentoleranz, gewickelt auf Kerne mit 25, 55, 76 oder 152 mm. Mutterrollen bis 1.000 kg laufen mit bis zu 400 m pro Minute, materialabhängig. Beim Stanzen und Formen verarbeiten wir Folie von 0,023 bis 3,0 mm Dicke zu Teilen bis 1.000 x 2.000 mm, mit Bandstahlschnitt für Muster und Kleinserien und mit Vollstahlwerkzeugen für Serien mit engen Toleranzen. Falzkanten an Nutisolationen formen wir unter Wärme, damit sie sitzen und nicht zurückfedern.
Für die Lagerung nennt Mitsubishi klare Regeln, an die wir uns halten: trocken und staubfrei unter 30 °C, in der Originalverpackung, vor der Verarbeitung mindestens 24 Stunden im Klima der Halle, und verarbeitet innerhalb eines Jahres nach Lieferung. Eine Mutterrolle wird an einer Stahlstange durch den Kern transportiert, damit die äußeren Lagen keine Druckstellen bekommen.
HOSTAPHAN bei GOBA: Marke auf der Zeichnung heißt Marke im Teil
Wir sind der größte europäische Converter für Mitsubishi-Hostaphan im Bereich Dickfolien und arbeiten zugleich mit allen namhaften europäischen Folienherstellern. Deshalb liefern wir die übrigen Marken wie Mylar ebenso. HOSTAPHAN bekommen Sie von uns als Rolle, Bogen, Zuschnitt, Stanzteil oder Formteil, ab einem Stück, und bei vorrätigem Material innerhalb von höchstens zwei Wochen.
Ein Einwand kommt regelmäßig aus dem Einkauf: Wenn Mylar und HOSTAPHAN dieselbe Werkstoffklasse sind, warum nicht die Folie nehmen, die gerade günstiger ist? Für viele Teile geht das, und wir sagen es Ihnen offen. Steht auf der Zeichnung aber „HOSTAPHAN RN“, hängt daran oft eine UL-Listung (für HOSTAPHAN unter der File-Nr. E53895) oder eine Kundenfreigabe des Isoliersystems. Dann liefern wir genau diese Marke, ohne stillschweigenden Tausch. Damit die Anfrage im ersten Durchgang passt, brauchen wir:
- Typ und Dicke, etwa RN 125 oder WN 190, und ob die Marke zwingend ist.
- Lieferform: Schnittrolle mit Breite und Kern, Zuschnitt oder Stanzteil nach Zeichnung.
- Toleranzen an Breite und Kontur, bei Formteilen die Lage der Falzkanten.
- Menge je Abruf und Jahresbedarf, damit wir Rolle oder Werkzeug richtig wählen.
Den Überblick über die übrigen Werkstoffe, die wir neben Polyesterfolie führen, gibt die Seite zu unseren Isoliermaterialien.
