EMV-Abschirmfolie schneiden - Kupferfolie und Abschirmband im Lohnschnit

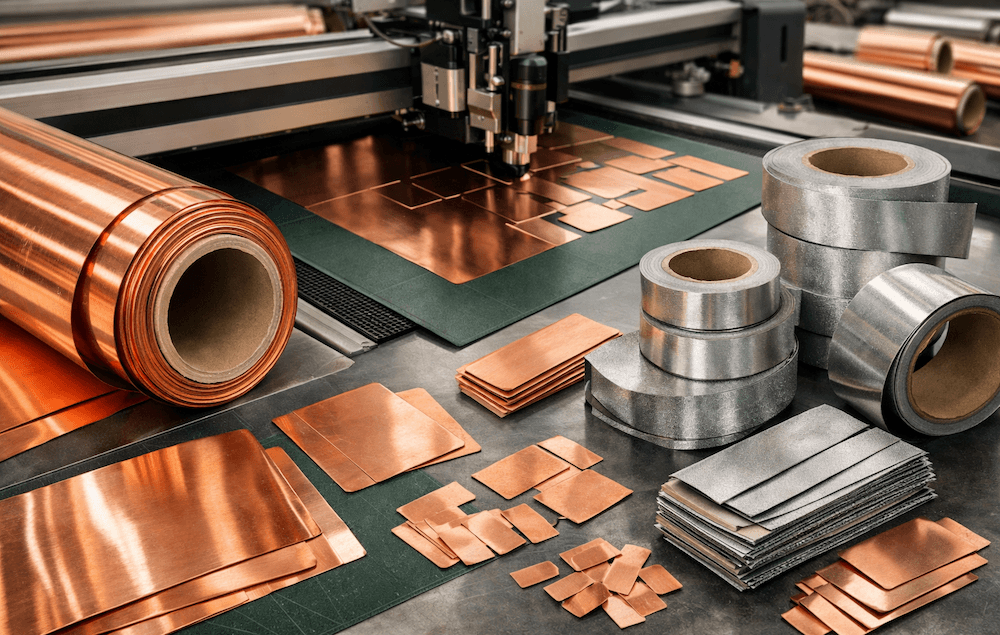

Materialien, die wir schneiden

EMV-Abschirmung erfordert je nach Frequenzbereich, mechanischer Belastung und Einbausituation unterschiedliche Materialien. Als erfahrener Lohnschneider für leitfähige Folien verarbeiten wir ein breites Spektrum an Abschirmmaterialien auf unseren Längsschneidanlagen:

Kupferfolie

Kupferfolie ist das Standardmaterial für EMV-Abschirmung. Wir schneiden Kupferfolie in Stärken von 6 Mikrometern bis 200 Mikrometern -- sowohl blanke Kupferfolie als auch Varianten mit leitfähiger Klebeschicht. Die hohe elektrische Leitfähigkeit von Kupfer macht dieses Material ideal für die Abschirmung niederfrequenter und hochfrequenter Störungen. Beim Kupferfolie schneiden im Lohnschneiden achten wir besonders auf gratfreie Schnittkanten, da bereits kleinste Verformungen die Kontaktierung und damit die Schirmwirkung beeinträchtigen können.

Aluminium-Abschirmfolie

Aluminium-Abschirmfolie bietet eine kostengünstige Alternative zu Kupfer, insbesondere bei grossflächiger Abschirmung. Wir verarbeiten reine Aluminiumfolien ebenso wie kaschierte Varianten mit Kunststoffträger (z. B. PET-Aluminium-Verbundfolie), wie sie in Kabelummantelungen und Gehäuseauskleidungen zum Einsatz kommen.

Nickel-Abschirmband

Nickelband und Nickelfolie eignen sich hervorragend für Anwendungen, die neben der elektromagnetischen auch eine magnetische Abschirmung erfordern. Wir schneiden Nickel-Abschirmband präzise auf die gewünschte Breite -- ideal für den Einsatz in Steckverbindern, Dichtungen und Gehäusekontaktierungen.

Mu-Metall Folie

Mu-Metall (auch Mumetall) bietet die höchste magnetische Permeabilität und wird dort eingesetzt, wo niederfrequente Magnetfelder abgeschirmt werden müssen -- etwa in der Medizintechnik oder bei empfindlichen Messgeräten. Das Schneiden von Mu-Metall Folie erfordert besondere Sorgfalt, da mechanische Spannungen die magnetischen Eigenschaften verändern können. Unsere Schneidprozesse sind darauf ausgelegt, diese Belastung zu minimieren.

Leitfähige Gewebebänder

Gewebte und gestrickte Abschirmbänder aus versilbertem oder vernicktem Gewebe bieten flexible EMV-Abschirmung für unregelmässige Konturen. Wir schneiden diese textilen Abschirmmaterialien sauber auf Breite, ohne das Gewebe aufzutrennen oder auszufransen.

Kupfer-Nickel-Verbundfolien

Mehrschichtige Verbundfolien aus Kupfer und Nickel vereinen die Vorteile beider Metalle: hohe elektrische Leitfähigkeit und gute magnetische Abschirmung. Diese Spezialfolien finden Anwendung in besonders anspruchsvollen EMV-Umgebungen. Wir konfektionieren Kupfer-Nickel-Verbundfolien in den von Ihnen benötigten Breiten.

Zinn-beschichtete Kupferfolie

Verzinnte Kupferfolie kombiniert die hervorragende Leitfähigkeit von Kupfer mit dem Korrosionsschutz der Zinnschicht. Dieses Material wird bevorzugt in Umgebungen mit erhöhter Feuchtigkeit oder aggressiven Medien eingesetzt. Beim Schneiden achten wir darauf, die Zinnbeschichtung nicht zu beschädigen.

EMV-Dichtungsbänder und leitfähige Schaumstoffe

Leitfähige Schaumstoffe und EMV-Dichtungsbänder werden zur Abdichtung von Gehäusefugen und Türöffnungen eingesetzt. Diese kombinierten Materialien bieten sowohl Abschirmwirkung als auch mechanische Dichtfunktion. Wir schneiden selbstklebende EMV-Dichtungsbänder und leitfähige Schaumstoffe präzise auf Ihre Wunschbreite.

Technische Möglichkeiten beim Schneiden von EMV-Abschirmfolie

Das Schneiden von EMV-Abschirmfolien und leitfähigen Materialien stellt besondere Anforderungen an Maschinen und Prozesse. Dünne Kupferfolien ab 6 Mikrometern sind extrem empfindlich gegenüber Zugspannung und mechanischer Belastung. Bereits ein leichter Grat an der Schnittkante kann bei der späteren Verarbeitung zu Kurzschlüssen führen oder die Abschirmwirkung reduzieren.

Unsere Längsschneidanlagen sind für genau diese Herausforderungen ausgelegt. Durch die Kombination aus präzisen Rundmessern, optimierter Bahnführung und kontrollierter Wickelspannung erzielen wir saubere, gratfreie Schnitte -- auch bei hauchdünnen leitfähigen Folien.

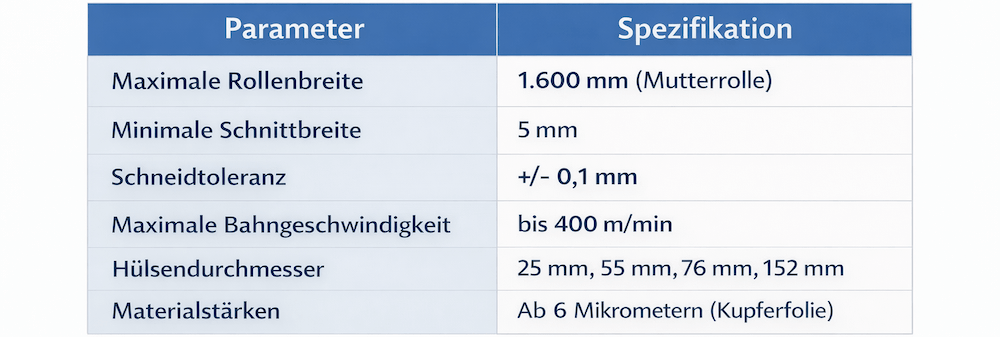

Unsere technischen Eckdaten
