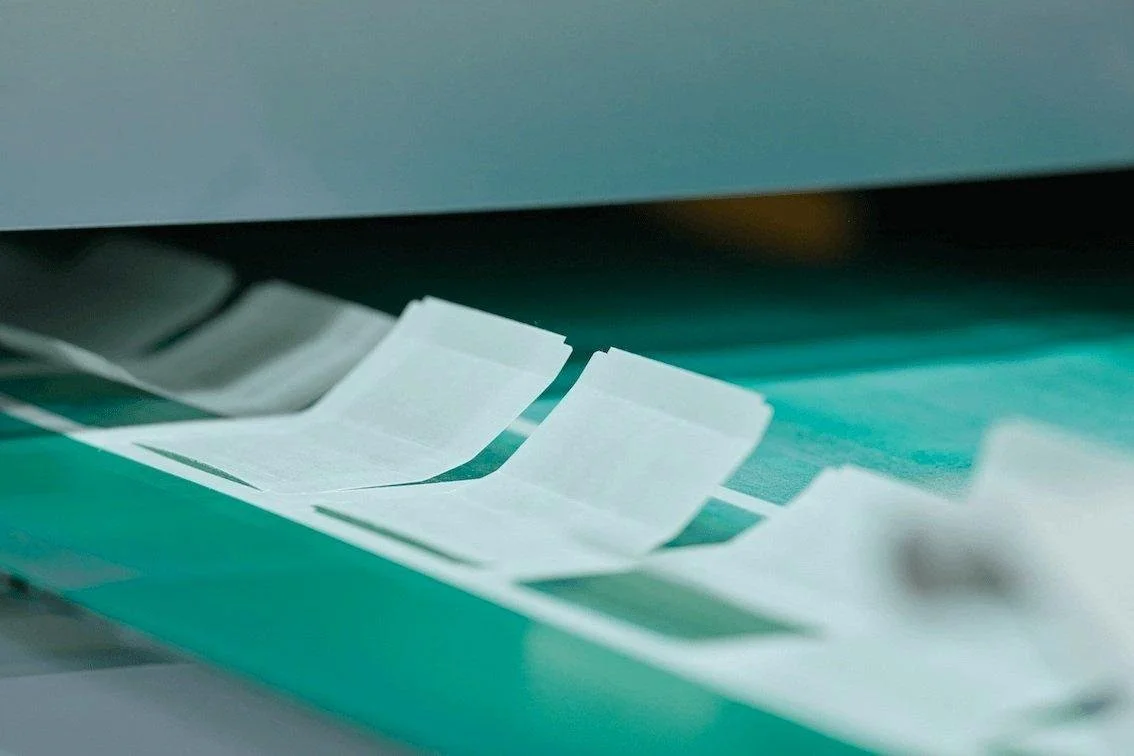

Ein Biegeteil ist ein Bauteil, das nach dem Zuschnitt entlang definierter Linien in seine Endform gebracht wird. Bei GOBA entstehen Biegeteile aus Elektroisolierstoffen: aus Polyesterfolien, Aramidpapieren, technischen Laminaten und Pressspan mit Dicken von 0,023 bis 3,0 mm. Geformt wird durch Rillen, Falzen oder Warmverformen. Diese Seite erklärt die drei Verfahren und ihre Grenzen, warum Rückfederung bei Isolierstoffen das eigentliche Thema ist, wie sich der Mindestbiegeradius bestimmt und was auf die Zeichnung eines Biegeteils gehört.
Isolierstoffe werden gerillt und gefalzt, das Abkanten bleibt dem Blech
Beim Abkanten von Blech fließt der Werkstoff plastisch. Er nimmt die neue Form an und behält sie. Warum Folie und Papier an genau dieser Stelle anders reagieren als Blech, erklärt der Beitrag zur Umformtechnik. Isolierstoffe verhalten sich anders. Eine Polyesterfolie speichert die Verformung elastisch und geht teilweise in ihre Ausgangslage zurück, ein Aramidpapier bricht an der Faser, ein Laminat spaltet sich an der Außenseite der Biegung auf. Deshalb wird die Biegung vorbereitet, statt sie zu erzwingen: Eine Rille schwächt den Querschnitt genau dort, wo das Material knicken soll.
Für den Einkauf bedeutet das dieselbe Trennung wie bei Stanzteilen. Wer Blechbiegeteile oder Kantteile aus Stahl braucht, sucht eine Blechbearbeitung. Wer Nutverschlüsse, Phasentrenner, Abdeckwinkel oder Zellisolationen mit definierten Kanten braucht, findet bei uns Stanz- und Biegeteile aus Isoliermaterial.
Drei Wege, ein Isolierteil in Form zu bringen
Welches Verfahren passt, entscheidet sich am Werkstoff und an der Geometrie, nicht am gewünschten Winkel.
| Verfahren | Wirkprinzip | Geeignet für | Grenze |
|---|---|---|---|
| Rillen | Der Querschnitt wird auf der Biegelinie definiert geschwächt, das Teil knickt dort kontrolliert | Folien, Laminate und Papiere in dünnen bis mittleren Dicken | Die Rille senkt die Durchschlagfestigkeit an der Kante, sie gehört nicht in die Hauptisolationsstrecke |
| Falzen | Das Teil wird um eine Kante gelegt und nachgedrückt, bis es die Form annimmt | Pressspan, Aramidpapiere und steifere Laminate | Die Rückfederung bleibt werkstoffabhängig und muss eingerechnet werden |
| Warmverformen | Formgebung unter Wärme im Werkzeug, das Material nimmt die Form dauerhaft an | Komplexe Geometrien und enge Radien, die kalt reißen würden | Die Abkühlung muss kontrolliert laufen, sonst verzieht sich das Teil |
Unsere Empfehlung folgt der Reihenfolge in der Tabelle. Gerillt wird, wo es geht, weil das Verfahren schnell, reproduzierbar und ohne Wärmeeintrag arbeitet. Gefalzt wird, wo die Steifigkeit des Werkstoffs eine Rille überflüssig macht. Zum Warmverformen greifen wir, wenn die Geometrie kalt nicht erreichbar ist, etwa bei tiefen Zügen oder mehrfach gekanteten Teilen.
Rückfederung verschiebt das Fertigmaß
Nach dem Öffnen des Werkzeugs federt jedes Isolierteil ein Stück zurück. Der eingestellte Winkel und der gemessene Winkel am fertigen Teil sind deshalb nie identisch. Wie groß der Unterschied ausfällt, hängt am Werkstoff, an der Dicke und an der Verweilzeit im Werkzeug. Polyesterfolien federn deutlich stärker zurück als Pressspan, dünne Lagen stärker als dicke.
- Werkstoff: Polyesterfolien federn stärker zurück als Pressspan und Aramidpapiere
- Materialdicke: dünne Lagen kehren weiter zurück als dicke
- Biegeradius: je enger der Radius, desto geringer der Rücksprung
- Verweilzeit im Werkzeug: längeres Halten senkt die Rückfederung
- Temperatur: warm geformte Teile behalten die Form besser als kalt gebogene
In der Serie wird das Werkzeug deshalb auf Überbiegung eingestellt, bis das Teil nach dem Rückfedern im Maß liegt. Diese Einstellung entsteht am Muster, nicht auf dem Papier. Wer einen Winkel eng toleriert, sollte das im Angebot erwähnen, weil dann eine zusätzliche Musterschleife eingeplant wird. Bei Teilen, die in ein Blechpaket greifen, prüfen wir die Passung im echten Bauteil, weil die Rückfederung sich dort anders auswirkt als auf dem Messtisch.
Der Mindestbiegeradius hängt an Werkstoff und Dicke
Wird der Radius zu klein gewählt, reißt die Außenseite der Biegung auf. Die Faustformel lautet: Mindestbiegeradius gleich Faktor k mal Materialdicke, wobei k vom Werkstoff kommt. Für Aramidpapiere in Wickelprozessen sind Radien ab dem Fünffachen der Materialdicke üblich, damit an der Kante keine Brüche entstehen. Steife und spröde Werkstoffe brauchen größere Faktoren, zähe Folien kommen mit kleineren aus. Die Herleitung und weitere Praxiswerte stehen im Artikel zum Mindestbiegeradius.
Ein häufiger Fehler in Zeichnungen ist die scharfe Kante ohne Radiusangabe. Aus einem Isolierstoff lässt sich keine scharfe Kante biegen, ohne die Isolationswirkung an genau dieser Stelle zu verlieren. Geben Sie deshalb einen Radius an, oder lassen Sie uns einen vorschlagen. Wie viel Durchschlagfestigkeit an der Biegekante übrig bleibt, entscheidet am Ende über die Funktion des Teils.
Die Laufrichtung entscheidet, ob die Kante hält
Papiere und Laminate sind anisotrop. Ihre Fasern liegen bevorzugt in Maschinenrichtung, und quer dazu bricht das Material leichter. Eine Biegung parallel zur Faser hält, dieselbe Biegung quer dazu kann an der Kante aufreißen. Bei Pressspan und Aramidpapieren ist der Unterschied deutlich messbar, bei Polyesterfolien geringer.
In der Praxis heißt das: Die Laufrichtung gehört auf die Zeichnung, sobald ein Teil mehr als eine Biegekante hat oder die Kante mechanisch belastet wird. Fehlt die Angabe, legen wir sie beim Zuschnitt so, wie sie für die Hauptbiegung am günstigsten liegt, und dokumentieren das im Muster.
Was auf die Zeichnung eines Biegeteils gehört
Bei Biegeteilen kommen zu den Angaben eines Stanzteils vier weitere hinzu. Fehlen sie, geht die Bemusterung in eine zusätzliche Schleife.
- Biegewinkel mit Toleranz, getrennt für jede Kante, wenn sie unterschiedlich streng sind
- Innenradius je Biegung, oder der Hinweis, dass wir ihn vorschlagen sollen
- Biegerichtung, also ob die bedruckte oder beschichtete Seite innen oder außen liegt
- Laufrichtung bei Papieren und Laminaten
Für alle Maße ohne eigene Toleranzangabe gilt die Allgemeintoleranz aus dem Schriftfeld, bei Isolierteilen üblicherweise nach DIN ISO 2768. Die maximale Abmessung unserer Stanz- und Biegeteile liegt bei 1.000 x 2.000 mm.
Biegeteile messen: der Winkel ist die kritische Größe
Ein Biegeteil aus Isolierstoff lässt sich nicht wie ein Blechteil vermessen. Es ist nachgiebig, es liegt unter Eigengewicht anders als im Einbau, und die Anlagefläche verformt sich unter dem Messdruck. Deshalb wird der Winkel ohne Anpressdruck aufgenommen, idealerweise optisch. Für die Prüfung von Serienteilen bewährt sich eine Lehre, in die das Teil einfach hineinpassen muss, statt einer Winkelmessung an jedem Stück.
Vereinbaren Sie das Messverfahren mit, wenn Sie einen Biegewinkel eng tolerieren. Ohne diese Absprache messen Lieferant und Kunde denselben Teil unterschiedlich und kommen zu unterschiedlichen Ergebnissen. Das gilt bei weichen Werkstoffen stärker als in der Metallbearbeitung.
Biegeteil, Stanzteil oder Formteil: die Abgrenzung
Die drei Begriffe werden in Anfragen oft synonym benutzt, bezeichnen aber verschiedene Fertigungstiefen. Ein Stanzteil ist flach, es verlässt das Werkzeug in einer Ebene. Ein Biegeteil ist ein Stanzteil mit mindestens einer Kante, es wird nach dem Zuschnitt ein zweites Mal bearbeitet. Ein Formteil hat eine räumliche Geometrie, die sich nicht aus geraden Kanten zusammensetzt, etwa eine Kappe oder eine Schale.
Die Unterscheidung hat Folgen für den Preis. Jede Kante ist ein zusätzlicher Bearbeitungsschritt, jede räumliche Geometrie braucht ein Formwerkzeug. Wer eine Kontur konstruiert, spart am meisten, indem er Kanten vermeidet, die keine Funktion haben. Ein Verweis am Rand: Der Begriff Biegelinie hat zwei Bedeutungen. In der Fertigung ist es die markierte Linie, an der gekantet wird. In der technischen Mechanik beschreibt die Biegelinie die Durchbiegung eines belasteten Balkens.
GOBA Fazit: Die Kante entsteht im Werkzeug, nicht in der Zeichnung
Bei Biegeteilen aus Isolierstoff steht der Biegewinkel auf der Zeichnung, das Fertigmaß entsteht aber erst über die Rückfederung im Werkzeug. Planen Sie deshalb eine Musterschleife ein, sobald ein Winkel eng toleriert ist, und geben Sie den Innenradius mit an. Für Aramidpapiere gilt in Wickelprozessen ein Radius ab dem Fünffachen der Materialdicke, sonst brechen die Kanten. Wo die Geometrie kalt nicht erreichbar ist, formen wir unter Wärme. Welcher Werkstoff sich für welche Kante eignet, klären wir am besten vor der Konstruktionsfreigabe, dann kostet eine Änderung nur Zeichnungszeit: unser Materialsortiment deckt Folien, Papiere, Laminate und Pressspan in den gängigen Wärmeklassen ab.
